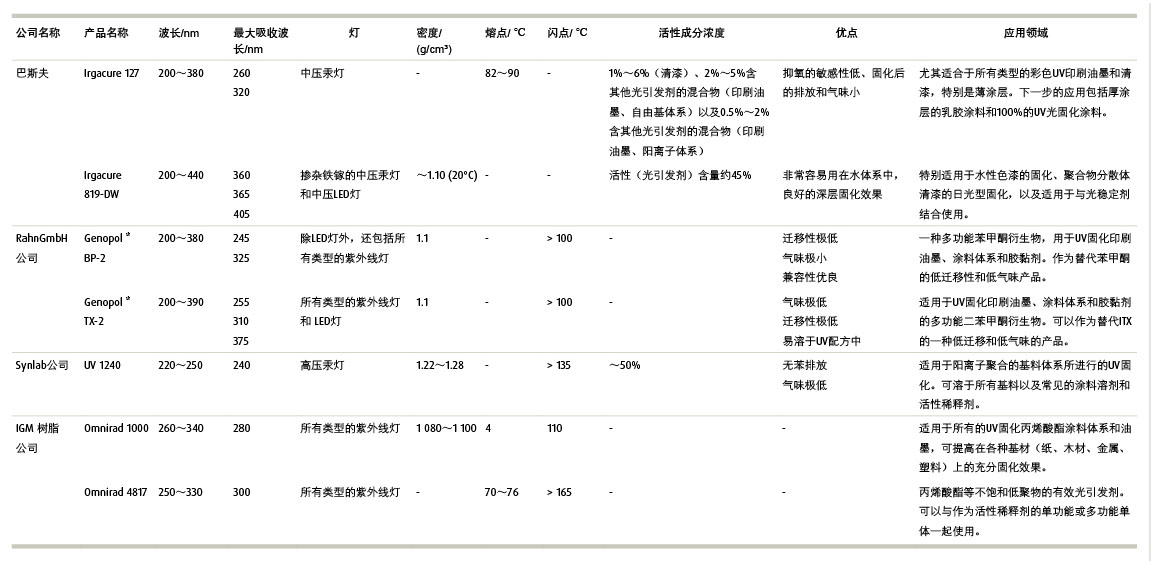

雖然自由基從未受到過贊譽， 但是它們在UV光照聚合反應的開始階段發(fā)揮著不可缺失的作用。 它們是在紫外線輻射作用下由光引發(fā)劑均裂而成的。 本文對市售的光引發(fā)劑進行了匯總。

　　20世紀五六十年代 快速引發(fā)化學交聯(lián)反應 ， 在無需加熱涂料或基材的條件下 ， 不但可以節(jié)能減排， 還能將光化 ， 就可學反應引入到涂料技術(shù)的特定要求中。

　　紫外線“冷”固化已被證明是一種有效的方法， 特別適用于家具行業(yè)中的平板型和熱敏性木制組件。 輻射固化涂料最初僅用于清漆的交聯(lián)， 隨后用于薄層非罩光型色漆， 后來也逐漸應用到印刷油墨行業(yè)和電路板行業(yè)。

　　紫外線固化的化學原理

　　自由基鏈增長反應需要雙鍵的存在， 樹脂和活性溶劑中均可能存在雙鍵， 活性溶劑也稱為活性稀釋劑。 為了引發(fā)聚合反應，需要采用紫外線輻射處于固化中的涂料。 從化學原理的角度出發(fā)， 采用波長為280 nm的短波紫外線來直接激發(fā)成膜物中的碳- 碳雙鍵是有可能的， 但要實現(xiàn)技術(shù)的應用， 由于輻射源的設(shè)計復雜， 上述方法并不常見。

　　較為簡單的方法是采用長波輻射和不太復雜的汞燈。 如果采用相關(guān)的助劑幫助其在波長為365 nm的輻射光譜范圍內(nèi)產(chǎn)生自由基， 這些方法是可以使用的。 光引發(fā)劑是指在該波長范圍內(nèi)能吸收紫外線， 打開碳鍵， 每個雙鍵能產(chǎn)生2個自由基。 當有顏料和光穩(wěn)定劑存在時， 如果光引發(fā)劑的UV吸收特性沒有協(xié)調(diào)好， 其能量吸收效果就會減弱。 因此， 很重要的是使用的紫外線吸收劑和顏料不會在光引發(fā)劑的UV吸收范圍內(nèi)對UV 產(chǎn)生吸收。

“預計到2020年， UV LED燈技術(shù)的使用增長率將達34%?！?/strong>

　　用于水性聚氨酯丙烯酸酯基料UV固化的不同UV輻射源

　　將加有二氧化鈦顏料的水性UV固化聚氨酯丙烯酸酯基料和2種不同的UV固化光引發(fā)劑混合配制印刷油墨， 并通過絲網(wǎng)印刷在一件黑色T恤上。 研究了單獨或復合使用汞和鎵UV固化輻射源， 以及總的能量大小對印刷性能的影響。

　　GökhanAkbulut等， Coloration Technology， 132卷第4期269-279 頁， 2016年8月
